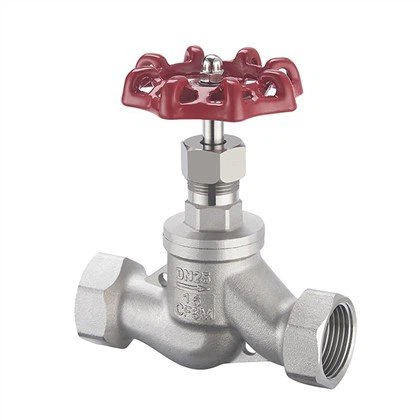

Válvula de globo

Pequeña resistencia a los fluidos:El cuerpo de la válvula del canal de medio interno de la válvula de globo es recto, el medio fluye a través del asiento de la válvula cuando la dirección del flujo y la superficie de sellado del asiento perpendicular a la resistencia del fluido es pequeña, lo que favorece la reducción de la pérdida de presión del sistema de tuberías. .

Abrir y cerrar cuando la fuerza requerida sea pequeña:La carrera de apertura y cierre de la válvula es corta, por lo que la fuerza necesaria para abrir y cerrar es pequeña, lo cual es particularmente importante para válvulas grandes.

Buen rendimiento de sellado:La superficie de sellado del asiento de la válvula está hecha de aleación dura, resistente al desgaste, resistente a la corrosión, buen rendimiento antirrayas, sellado confiable y larga vida útil.

La dirección del flujo de medios no está restringida:El medio puede fluir dentro o fuera de cualquier lado de la válvula, lo que resulta conveniente para la instalación y el uso.

Aplicable a una amplia gama de medios y ocasiones:La válvula de globo se puede usar con partículas sólidas suspendidas y viscosidad, en ocasiones líquidas fáciles de coquizar, también se puede usar para el funcionamiento frecuente del dispositivo.

Diseño completamente abierto con función antisalpicaduras:Puede prevenir el fenómeno de atasco causado por el bloqueo de la entrada.

Adopción de embalaje de acero inoxidable:Larga vida útil, sin puntos de fuga, fácil mantenimiento.

Diseño razonable, hermoso y generoso:Las dimensiones exteriores están de acuerdo con las normas pertinentes.

La válvula de cierre (válvula de cierre) es un tipo de válvula utilizada en tuberías, que se utiliza principalmente para cortar el medio. El detalle de su funcionamiento es el siguiente:

Proceso de apertura
● Estado inicial: en la posición cerrada, el cuerpo de la válvula es presurizado mecánicamente por el vástago de la válvula y presionado firmemente contra el asiento de la válvula para garantizar que el medio no pueda pasar.
● Gire el volante en el sentido contrario a las agujas del reloj: cuando el volante se gira en el sentido contrario a las agujas del reloj, el vástago de la válvula comienza a moverse en la dirección inversa y el plano angular en la parte inferior desconecta la bola o la trampilla de la válvula del asiento.
● Continúe levantando el vástago de la válvula: el vástago de la válvula continúa levantándose e interactúa con el pasador guía en la ranura en espiral del vástago de la válvula, lo que hace que la bola o la aleta de la válvula comience a girar sin fricción hasta alcanzar la posición completamente abierta. En este momento, el vástago de la válvula se eleva a la posición límite, la bola o la aleta de la válvula gira a la posición completamente abierta y el medio puede pasar libremente.

Proceso de cierre
● Casi cerrada: el cuerpo de la compuerta o la bola se ha girado 90 grados sin contacto con el asiento de la válvula.
● Rotación del volante en el sentido de las agujas del reloj: Al cerrar, la rotación del volante en el sentido de las agujas del reloj, el vástago de la válvula comenzó a caer y hizo que la bola o la aleta de la válvula se separara del asiento para comenzar a girar.
● Continuar girando el volante: Al continuar girando el volante, los pasadores guía incrustados en las ranuras helicoidales actúan sobre el vástago, lo que hace que el vástago y la compuerta o bola giren 90 grados simultáneamente.
● Compresión apretada del asiento de la válvula: Las últimas vueltas de la rotación del volante, el plano angular en la parte inferior del vástago de la válvula cuña mecánicamente la compresión de la bola o la aleta de la válvula, de modo que se presiona firmemente sobre el asiento de la válvula para lograr una sellado completo, cortando así el medio.

Selección de materiales
El material del cuerpo de la válvula, el asiento, el disco y otros componentes es crucial. Los materiales comunes incluyen acero al carbono, acero inoxidable, hierro fundido, bronce y plásticos. Elija un material que sea adecuado para su medio fluido, rango de temperatura y requisitos de resistencia a la corrosión.

Compatibilidad de fluidos
Asegúrese de que la válvula sea compatible con el fluido con el que desea utilizarla. Considere las propiedades químicas, la temperatura y la presión del fluido para seleccionar una válvula que pueda soportar las condiciones de operación.

Tamaño de la válvula
Seleccione un tamaño de válvula que coincida con su sistema de tuberías. Considere el diámetro de la tubería, los requisitos de caudal y cualquier restricción de caída de presión.

Conexiones finales
Decida el tipo de conexiones finales necesarias para su sistema de tuberías. Las conexiones finales comunes incluyen roscadas, bridadas, soldadas por encaje y soldadas a tope. Asegúrese de que las conexiones finales de la válvula coincidan con las de su sistema de tuberías.

Características de funcionamiento
Considere el tipo de operación que requiere de la válvula, como manual, neumática, eléctrica o automática. Determine el tipo de actuador requerido, los requisitos de torsión y cualquier característica de control especial que pueda necesitar.

Clasificación de presión y temperatura
Evalúe las clasificaciones de presión y temperatura de la válvula para asegurarse de que pueda soportar las condiciones de funcionamiento de su sistema. Elija una válvula que cumpla o supere los valores máximos de presión y temperatura especificados para su aplicación.

Requisitos de control de flujo:
Si necesita un control de flujo preciso, considere válvulas de globo con características ajustables, como igual porcentaje o lineal. Estas válvulas pueden proporcionar un control más preciso sobre el flujo de fluido.

Consideraciones de mantenimiento
Considere la facilidad de mantenimiento y reparación al seleccionar una válvula de globo. Busque válvulas con asientos y discos extraíbles para facilitar el reemplazo y el acceso a los componentes internos.

Costo
Evalúe el costo de la válvula dentro de sus limitaciones presupuestarias. Compare el costo de compra inicial con la vida útil esperada, los costos de mantenimiento y el rendimiento general para tomar una decisión informada.

Seguridad y cumplimiento
Asegúrese de que la válvula cumpla con los estándares o regulaciones de seguridad requeridos para su aplicación. Verifique el cumplimiento de los estándares de seguridad locales, nacionales o internacionales, como ANSI, API o ISO.

Ambiente seco:Las válvulas de globo deben almacenarse en un ambiente seco, ventilado y libre de polvo para evitar la corrosión y daños al interior y exterior de la válvula.

Evite altas y bajas temperaturas: TLa válvula debe evitar la exposición a temperaturas ambiente demasiado altas o demasiado bajas para evitar cambios en las propiedades del material y el envejecimiento de los sellos.

Recubrimientos protectores:Si las válvulas tienen recubrimientos o aceites antioxidantes en sus superficies, se debe garantizar que no estén dañadas ni contaminadas. Estos recubrimientos y aceites preventivos contra la oxidación sirven para proteger la válvula de la corrosión durante el almacenamiento.

Evite fuertes presiones e impactos:La válvula debe almacenarse sobre una superficie lisa para evitar fuertes presiones o impactos. Además, la manija y el mecanismo de operación de la válvula deben mantenerse libres y no deben ser presionados por ninguna fuerza externa.

Inspección periódica:Para las válvulas almacenadas durante un largo período de tiempo, se deben inspeccionar periódicamente para garantizar que no hayan sufrido corrosión, daños o deformaciones.

Almacenamiento vertical:Es posible que algunas válvulas, especialmente aquellas con resortes o pesos pesados, deban almacenarse verticalmente para garantizar el correcto funcionamiento de sus mecanismos internos.

Evite el contacto con productos químicos:Asegúrese de que las válvulas no entren en contacto con productos químicos que puedan causar corrosión o daños a sus materiales.

EMBALAJE ADECUADO:Las válvulas deben empaquetarse adecuadamente para evitar que entre polvo, suciedad u otros contaminantes al interior de la válvula.

Estanqueidad
● Mida la capacidad de la válvula de globo para mantener un sello cuando está cerrada. Un cierre sin fugas es esencial para evitar la pérdida de fluido y mantener la presión del sistema.
● Realice una prueba de fugas aplicando presión a la válvula e inspeccionando visualmente cualquier signo de fuga alrededor del casquete, el vástago o los prensaestopas.

Precisión del control de flujo
● Evalúe qué tan bien la válvula puede regular el caudal en varias posiciones. Compare el caudal real con el caudal esperado o nominal.
● Realice pruebas de flujo midiendo el fluido a través de la válvula en diferentes posiciones de apertura para evaluar la repetibilidad y linealidad del control de flujo.

Fuerza de asiento y cierre de válvulas
● Verifique la fuerza requerida para asentar y cerrar la válvula. Esto asegura que la válvula pueda operarse manualmente o con actuadores sin esfuerzo excesivo.
● Mida el torque requerido para girar el vástago de la válvula y evalúe si cumple con las especificaciones del fabricante.

Vida útil de la válvula
● Considere la cantidad de veces que se puede abrir y cerrar la válvula antes de que el desgaste afecte su rendimiento. Cuanto más largo sea el ciclo de vida, más duradera será la válvula.
● Evaluar el material de construcción de la válvula y las características de diseño que contribuyen a su durabilidad.

Caída de presión
● Mida la caída de presión a través de la válvula cuando está en la posición abierta. Una caída de presión alta indica una pérdida significativa de energía y puede requerir bombas o compresores más grandes para mantener la presión del sistema.
● Compare la caída de presión medida con las especificaciones del fabricante o los valores calculados para garantizar que cumpla con los requisitos de diseño.

Par de funcionamiento y fluctuación del par
● Mida el par necesario para girar el vástago de la válvula durante el funcionamiento. Las fluctuaciones en el torque pueden indicar desgaste del asiento de la válvula, objetos extraños en el fluido o desalineación.
● La fluctuación del par debe ser mínima y constante para lograr un rendimiento óptimo de la válvula.

Facilidad de mantenimiento
● Evaluar la facilidad de acceso y reemplazo de piezas desgastadas, como sellos, prensaestopas o asientos. Una válvula con componentes de fácil acceso reduce el tiempo de inactividad para las actividades de mantenimiento.

Cumplimiento de Normas y Reglamentos
● Confirmar que la válvula de globo cumple con los estándares industriales y requisitos reglamentarios aplicables. Esto garantiza la compatibilidad con otros componentes del sistema y el cumplimiento de las pautas de seguridad.

Automatización y Robótica:La introducción de la automatización y la robótica puede aumentar significativamente la eficiencia de la producción. Las máquinas pueden realizar tareas repetitivas más rápido, con mayor precisión y sin necesidad de supervisión humana constante. La automatización también reduce el riesgo de error humano y fatiga.

Fabricación ajustada:La adopción de principios de fabricación ajustada puede ayudar a eliminar el desperdicio y mejorar la eficiencia de la producción. Esto implica identificar y eliminar actividades que no agregan valor, mejorar el flujo de trabajo y optimizar los procesos de producción.

Fabricación justo a tiempo (JIT):La implementación de la fabricación JIT ayuda a sincronizar la cadena de suministro y reducir los costos de mantenimiento de inventario. Al entregar materiales y componentes justo a tiempo para la producción, puede minimizar el desperdicio y maximizar la eficiencia.

Entrenamiento cruzado:La capacitación cruzada de su fuerza laboral permite a los empleados realizar múltiples tareas. Esta flexibilidad permite a la empresa reasignar recursos en función de la demanda, mejorando la eficiencia general de la producción.

Optimización de procesos:Evalúe y optimice continuamente sus procesos de fabricación. Utilice análisis de datos y otras herramientas para identificar cuellos de botella, ineficiencias y áreas de mejora. Implemente cambios que reduzcan el tiempo del ciclo, aumenten el rendimiento y mejoren la calidad del producto.

Procesos y Procedimientos Estandarizados:La estandarización de procesos y procedimientos garantiza la coherencia y reduce el tiempo que tardan los empleados en familiarizarse con las nuevas tareas. Esta estandarización también facilita la capacitación de nuevos empleados y mejora la eficiencia general.

Gestión de la cadena de suministro:Optimice su cadena de suministro garantizando una entrega confiable y oportuna de materias primas y componentes. Colaborar con los proveedores para identificar y resolver cualquier problema potencial que pueda afectar la eficiencia de la producción.

Mantenimiento preventivo:Implementar programas de mantenimiento preventivo para minimizar el tiempo de inactividad de los equipos y evitar reparaciones no programadas. Inspeccionar y mantener periódicamente las máquinas, herramientas y equipos para garantizar que estén en buenas condiciones de funcionamiento.
