Calcular el caudal a través de una válvula de puerta es crucial para varias aplicaciones industriales. Como proveedor de válvulas de puerta, me he encontrado con numerosos clientes que preguntan sobre este mismo tema. En este blog, desglosaré el proceso de calcular la velocidad de flujo a través de una válvula de puerta de manera simple y fácil de entender.

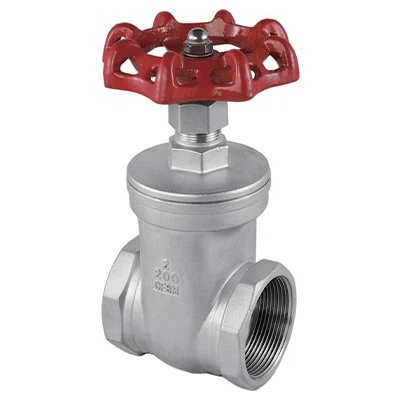

En primer lugar, comprendamos qué es una válvula de puerta. Una válvula de puerta es un tipo de válvula que usa una puerta o cuña para controlar el flujo de fluido. Cuando la puerta está completamente abierta, permite un flujo sin restricciones, y cuando está cerrada, bloquea el flujo por completo. Ofrecemos una amplia gama de válvulas de puerta, como laVálvula de puerta SSyVálvula de puerta con brida de acero inoxidable,Válvula de puerta con brida de acero inoxidable, que se utilizan en diferentes industrias para su durabilidad y rendimiento confiable.
Ahora, para calcular el caudal a través de una válvula de puerta, debemos considerar algunos factores. El primer y más importante factor es el valor CV de la válvula, también conocido como coeficiente de flujo. El valor de CV representa el número de galones estadounidenses por minuto de agua a 60 ° F que fluirán a través de la válvula con una caída de presión de 1 psi a través de la válvula.
La fórmula para calcular la velocidad de flujo (q) usando el valor CV es:
Q = CV * √ (ΔP / G)
Dónde:
- Q es la velocidad de flujo en galones de EE. UU. Por minuto (GPM)
- CV es el coeficiente de flujo de la válvula
- ΔP es la caída de presión a través de la válvula en PSI
- G es la gravedad específica del fluido
Echemos un vistazo más de cerca a cada una de estas variables.
Valor cv
El valor de CV de una válvula de puerta depende de su tamaño, diseño y el grado de apertura. Cuando la válvula de puerta está completamente abierta, tiene su valor CV máximo. A medida que la válvula comienza a cerrar, el valor de CV disminuye. Los fabricantes generalmente proporcionan valores de CV para sus válvulas en sus catálogos de productos. Por ejemplo, si estás usando uno de nuestrosVálvula de puerta con brida de acero inoxidable, puede encontrar el valor de CV en las especificaciones del producto.
Caída de presión (ΔP)
La caída de presión a través de la válvula es la diferencia de presión entre la entrada y la salida de la válvula. Se puede medir utilizando medidores de presión instalados a cada lado de la válvula. Una caída de presión más alta generalmente indica una mayor resistencia al flujo, que puede deberse a una válvula parcialmente cerrada o un fluido de alta viscosidad.
Gravedad específica (g)
La gravedad específica de un fluido es la relación de la densidad del fluido a la densidad del agua a una temperatura específica. Para el agua a 60 ° F, la gravedad específica es 1. Para otros fluidos, debe buscar sus valores de gravedad específicos en las tablas de referencia. Por ejemplo, si se trata de un fluido a base de petróleo, su gravedad específica podría ser de alrededor de 0.8.
Trabajemos en un ejemplo. Supongamos que tenemos una válvula de compuerta con un valor CV de 100, una caída de presión de 5 psi en la válvula, y estamos tratando con agua (g = 1). Usando la fórmula:
Q = CV * √ (ΔP / G)
Q = 100 * √ (5/1)
Q = 100 * √5
Q ≈ 100 * 2.24
Q ≈ 224 GPM
Por lo tanto, el caudal a través de la válvula de puerta en este ejemplo es de aproximadamente 224 galones de EE. UU. Por minuto.
Otras consideraciones
Si bien la fórmula basada en CV es una forma común de calcular la velocidad de flujo, hay otros factores que pueden afectar la precisión del cálculo.
- Viscosidad: Si el fluido tiene una alta viscosidad, fluirá más lentamente a través de la válvula, y el caudal real puede ser más bajo de lo que predice la fórmula. En tales casos, es posible que deba usar ecuaciones más complejas que tengan en cuenta la viscosidad.
- Adorno de válvula y condición: Los componentes internos de la válvula, conocidos como borde, pueden desgastarse con el tiempo. Un ajuste desgastado puede afectar el rendimiento de la válvula y cambiar su valor CV. El mantenimiento e inspección regular de la válvula puede ayudar a garantizar cálculos de velocidad de flujo precisos.
- Accesorios de tubería y diseño del sistema: La presencia de accesorios de tubería como codos, camisetas y reductores cerca de la válvula también puede afectar la velocidad de flujo. Estos accesorios crean resistencia adicional al flujo, lo que puede aumentar la caída de presión a través de la válvula.
En algunos casos, también puede usar las unidades SI para los cálculos de caudal. La unidad SI para la velocidad de flujo es de metros cúbicos por segundo (m³/s). Para convertir de GPM a M³/s, puede usar el factor de conversión: 1 GPM = 6.309 × 10⁻⁵ m³/s
Si no confía en calcular el caudal por su cuenta, o si tiene un sistema complejo, siempre es una buena idea consultar con un ingeniero profesional. Como proveedor de válvulas de puerta, también tenemos un equipo de expertos que pueden ayudarlo con los cálculos de caudal y ayudarlo a seleccionar la válvula correcta para su aplicación.
Ya sea que se encuentre en la industria química, el petróleo y el gas, o el tratamiento de agua, obtener la velocidad de flujo a través de su válvula de puerta es esencial para el funcionamiento eficiente de su sistema. Nuestra gama deVálvula de puerta SSyVálvula de puerta con brida de acero inoxidableestán diseñados para cumplir con diferentes requisitos de flujo.
Si está interesado en comprar válvulas de puerta o necesita más información sobre los cálculos de caudal, no dude en comunicarse con nosotros. Estamos aquí para ayudarlo a tomar las mejores decisiones para sus necesidades industriales. Contáctenos para una discusión detallada y trabajemos juntos para garantizar que su sistema funcione sin problemas.
Referencias
- Crane Co., "Flujo de fluidos a través de válvulas, accesorios y tubería", Documento técnico No. 410.
- Perry, RH, & Green, DW, "Manual de ingenieros químicos de Perry", McGraw - Hill Education.
